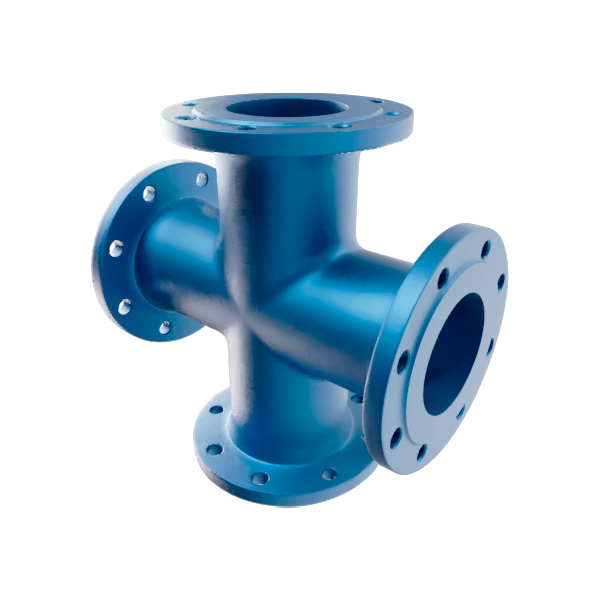

Кресты стальные фланцевые представляют собой разновидность фитингов, устанавливаемой на определенных участках коммуникации с целью разделения потоков перемежаемой среды. Изготавливается крест фланцевый в соответствии с требованиями ГОСТ 17375-2001 (ГОСТ 17376). Стандарт устанавливает диапазон размеров условного прохода для деталей трубопровода из углеродистой и низколегированной стали. ГОСТ 12815-80 определяет размеры фланцевого присоединения.
Для наиболее полного удовлетворения запросов пользователей производители организовали выпуск стальных крестов в широком диапазоне типоразмеров. Это позволяет эффективно и качественно решать конструктивные задачи разной степени сложности. Ниже приведены (в мм) наиболее важные размеры крестов, позволяющие правильно подобрать деталь для той или иной коммуникации.
| Dn, мм | D, мм | T, мм | D1, мм | T1, мм | F, мм | H, мм | M, кг |
|---|---|---|---|---|---|---|---|
| 15-40 | 21,3-48,3 | 2,0-5,0 | 21,3-42,4 | 2,0-5,0 | 25-57 | 25-57 | 0,19-2,0 |
| 50-100 | 60,3-114,3 | 2,9 — 8,8 | 42,4-88,3 | 2,6-8,0 | 64-105 | 57-89 | 1,6-10,0 |
| 125-200 | 139,7-219,1 | 4,0-12,5 | 76,1-219,1 | 2,9-12,5 | 124-178 | 108-178 | 3,40-44,0 |
| 250-400 | 273,0-406,4 | 6,3-12,5 | 139,7-406,4 | 4,0-12,5 | 216-305 | 191-305 | 33,0-131,0 |
| 450-600 | 457,0-610,0 | 10,0-12,5 | 323,9-610,0 | 7,1-12,5 | 343,0-432,0 | 321-432 | - |
| 700-800 | 711-813 | - | 711-813 | - | 521-597 | 521-597 | - |
| 900-1000 | 914-1016 | - | 914-1016 | - | 673-749 | 673-749 | - |
При выборе крестов стальных следует обращать внимание на ряд важных технических характеристик и эксплуатационных параметров фитинга. Для примера приведены показатели, характерные одному из наиболее востребованных типов крестов фланцевых.
| Наименование | Значение |
|---|---|
| Тип присоединения | фланцевый |
| Материал изготовления | сталь |
| Тип стали |
|
| Сфера применения | водопроводные коммуникации |
| поверхность | гладкая |
| Цвет | стальной (серый) |
| Температура рабочей среды, °C | ≤150,0 |
| Временное сопротивление, МПа | 410,0 |
| Предел текучести | 245,0 |
| Относительное удлинение, % | 24,0 |
| Эксплуатационный ресурс, лет | 10 |
| Срок хранения, г. | 2 |
| Тип присоединения | фланцевое |
| Присоединительные размеры | по ГОСТ 12815-80 |

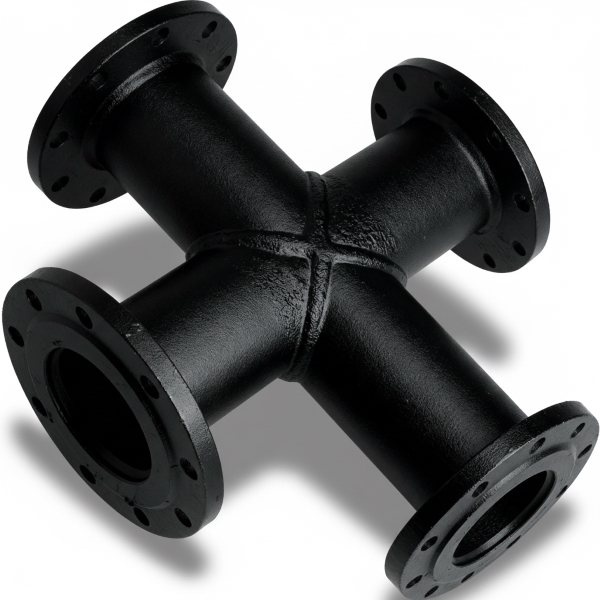

Фасонная деталь трубопровода выполнена виде креста с четырьмя отводами (патрубками), расположенными в одной плоскости и под равными углами между собой. Присоединение осуществляется под углом в 90°. Монтаж осуществляется с использованием прокладок (резиновых, паронитовых, силиконовых) и крепежа (болт, гайка, шайба). Герметичность соединения обеспечивает правильность и последовательность затягивания гаек (в крестообразной последовательности). Фланцевая крестовина бывает двух видов: равнопроходной и переходной.
Компания Детали Трубопроводов реализует кресты стальные фланцевые (в том числе с пожарной подставкой) по оптимальным ценам. Гарантируется высокое качество каждой детали, а также обеспечивается оперативная доставка — принимаем заявки по телефону +7 (343) 384-56-30, почте info@truboprovod24.ru.
